产品简介：

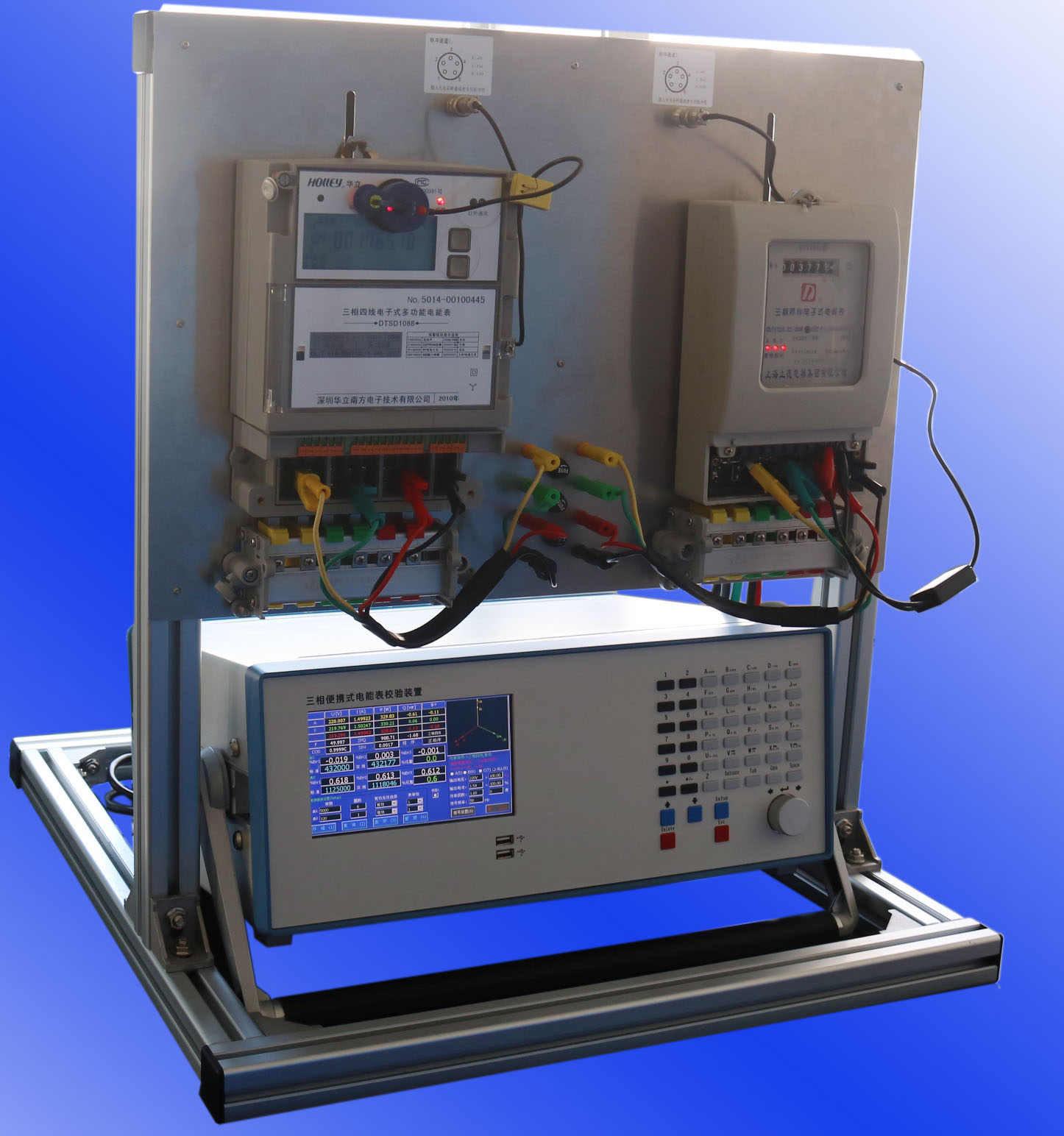

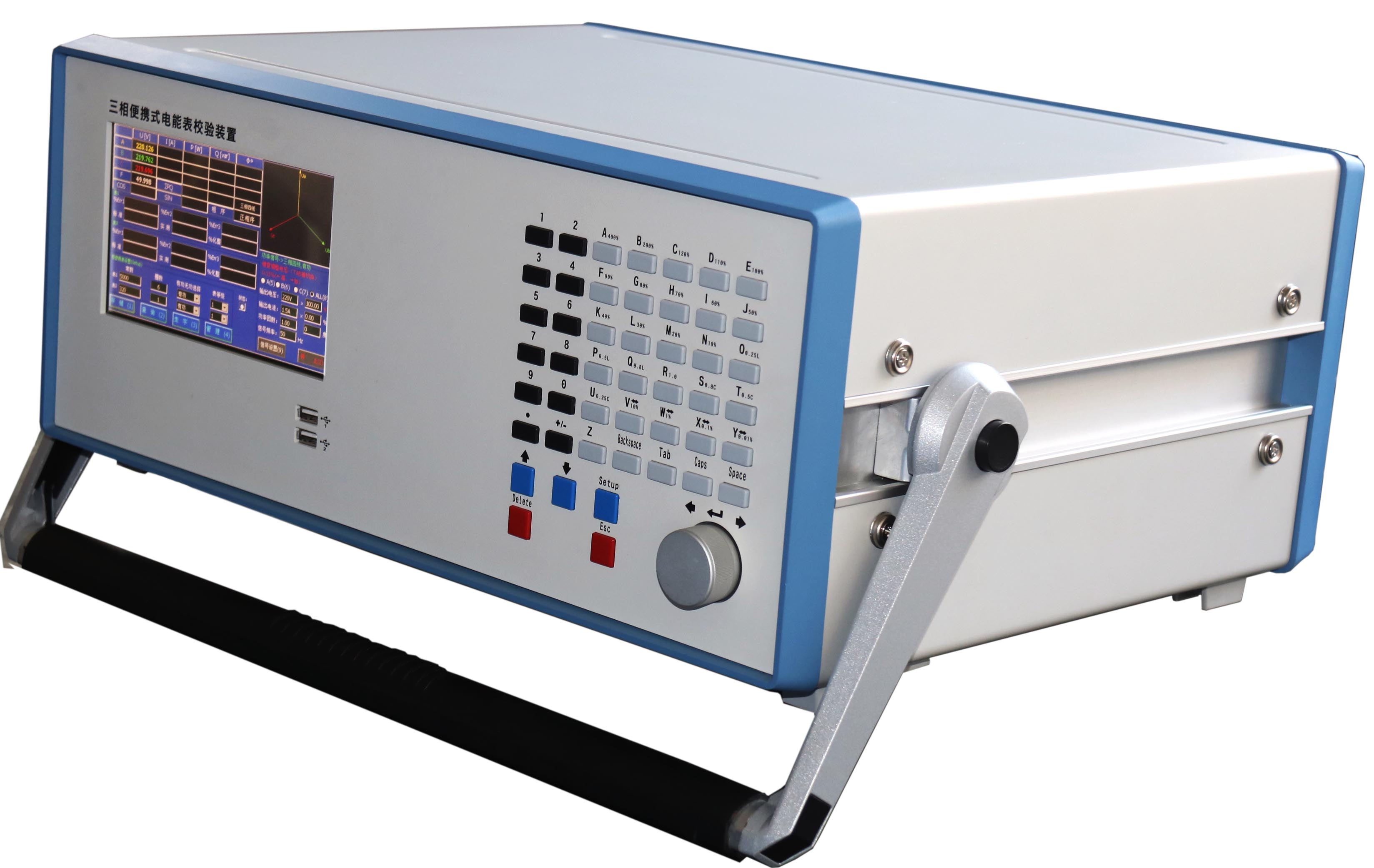

三相电能表便携式校验装置适用于电网公司计量测试中心，供电公司用电管理部门，国家各级电能计量测试机构，也适用于工矿企业和电能表生产厂家快捷小批量检测各类单、三相电能表；同时也可以作为一台高标准的功率源使用。装置采用双数字信号处理器（双DSP一个处理信号，一个处理电能采集计算）和16位高速数模转换器组成的高精度工频交流采集器，再结合ARM处理器加操作系统为操控制平台，研发的新一代便携式三相电能表校验装置。

 主要特点：

1，  表源一体，检测各种三相单相电能表误差，和走字误差；

2，  设置实验点后内部自动换挡无需人干预；

3，与精度相关核心电路有防腐蚀防尘防潮屏蔽处理，精度长期稳定性更高。

4，超强的电磁兼容处理机制，配合电磁实验设备检测其它计量标准产品。

5，可以给正反向有功功率、正反向无功功率、视在功率提供脉冲输出，且

   常数为可编程输出。

6，提供LAN 、RS232、USB 等通信接口。

7，7寸TFT显示界面清晰。

8，提供机器软件通讯协议接口可以建立自动校验检测系统，进行二次开发。

常规功能：

1、考核比其等级低的各种电能表，或者电能计量设备。

2、作为各类交流电流、交流电压、频率、相位、功率、等电参数表计的产考标准。

3、校验各种机械式、电子式电能表误差，检验各电压表、电流、频率、相位等表计误差。

4、双误差测试通道，可同时校验有功与无功的误差或者两块电能表误差。

5、电压试验点：80%、90%、100%、110%、120%。

6、电流试验点：1%、5%、10%、20%、50%、100%、120%。

7、相位试验点：0.5L、0.86L、1.0、0.86C、0.5C。（还可设置任意角度）

8、三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围最大到125%。

9、三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为0.01°

10、UB、UC分别对UA的相位也可以分别调节。

11、频率的调节是三相电压、电流一起调节的，调节细度分别为0.01Hz。

12、同时实时监测六通道电流电压波形，和谐波。

13、实时六角图显示，配合六角图进行接线分析。

14、800*480像素，大屏幕TFT16位真彩色显示。

15、一屏幕显示所有三相电参数、总谐波含量、误差、六角图、设置参数。

16、多种通讯接口，RS232 、USB 、RJ45、（可选配蓝牙、WIFI）方便与上位机通讯。

17、内置优秀算法，自适应不同电能表功率到脉冲转换速度特性，测量电能误差数据稳定。

18、仪器内部各操控软件都可以通过各通讯接口进行升全面升级。

19、仪器可运行用户应用程序与底层软件接口提高更大的功能扩展空间（表计厂家特别

    适用）。

20、可以通过U盘保存测试数据，通过PC几管理软件打印测试报告。

21、采用操作系统，用户还可以对仪器进行二次开发。
